Projekt IR_RX

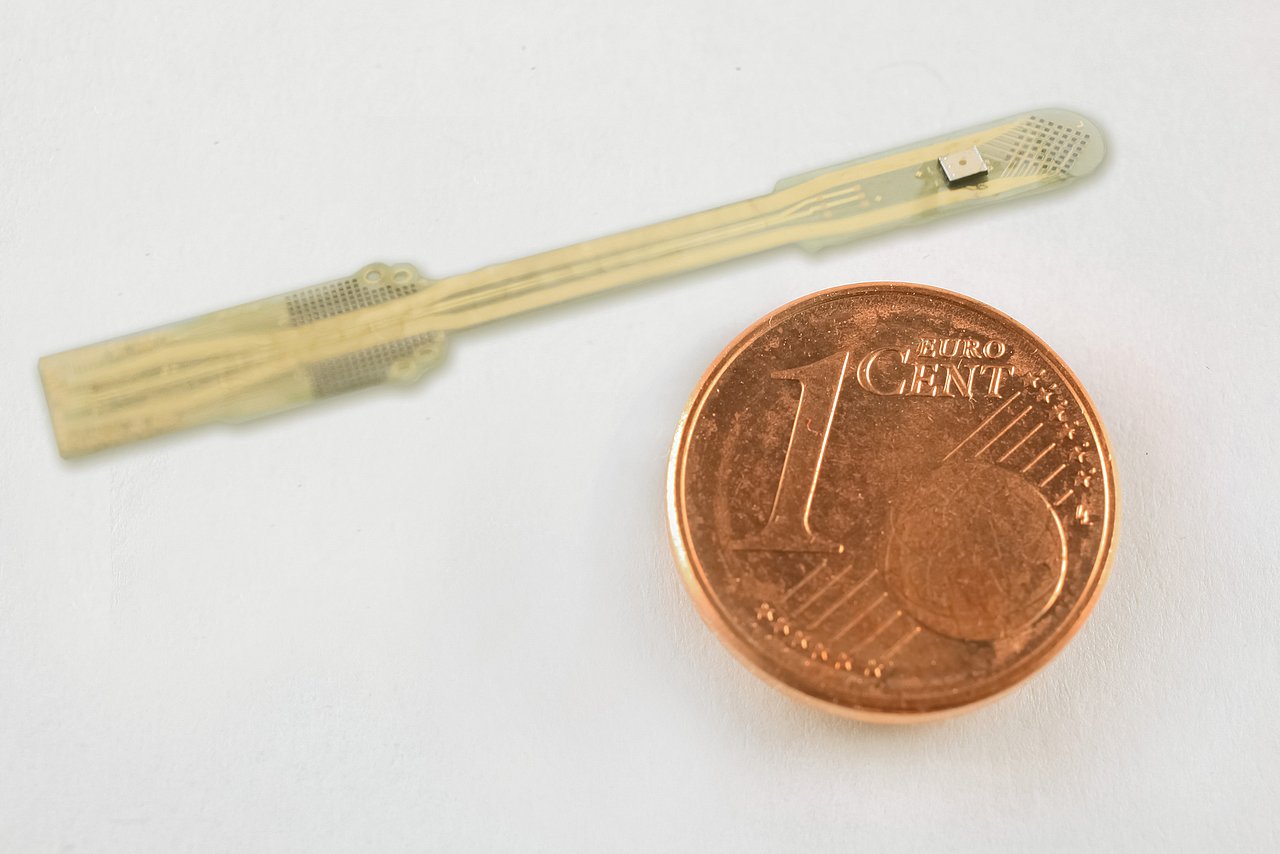

Der biokompatible Mikroelektronik-Chip des IMMS ist Teil eines Augenimplantats, mit dem erblindete Patienten in klinischen Studien neu sehen lernen.

Die intelligente Sehhilfe soll Patienten mit retinalen Degenerationserkrankungen zu einer Sehwahrnehmung verhelfen. Eine in eine Brille integrierte Kamera nimmt Bilder der Umgebung auf, die in einem Prozessor zu Stimulationssignalen für den Sehnerv umgewandelt werden. Eine optische Schnittstelle, die von der Brille über die Pupille bis in das Innere des Augapfels reicht, überträgt die Informationen zum Retina-Stimulator. Dort werden die Daten an den Sehnerv übergeben. Der Patient kann lernen, damit Konturen seiner Umwelt wahrzunehmen.

Der am IMMS entwickelte Infrarot-Empfänger-ASIC wird im Inneren des Augapfels eingesetzt und wandelt die über die optische Schnittstelle eintreffenden Informationen in ein Stromsignal, das an den Stimulator-ASIC weitergegeben wird. Als wesentliche Elemente zur Umsetzung dieser Funktionalität hat das IMMS die Fotodiode, den Gleichrichter zur Energieversorgung, den Regelkreis zur Signaldetektion und den Ausgangstreiber realisiert und getestet.

Im menschlichen Körper können nicht die für Schaltkreise notwendigen Gleichspannungen zur Energieversorgung verwendet werden. Daher hat das IMMS die Energieversorgung des ASIC mit Hilfe einer Wechselspannung realisiert. Diese wird im Gleichrichter zu einer internen Gleichspannung gewandelt, die ausschließlich im hermetisierten Schaltkreis verwendet wird.

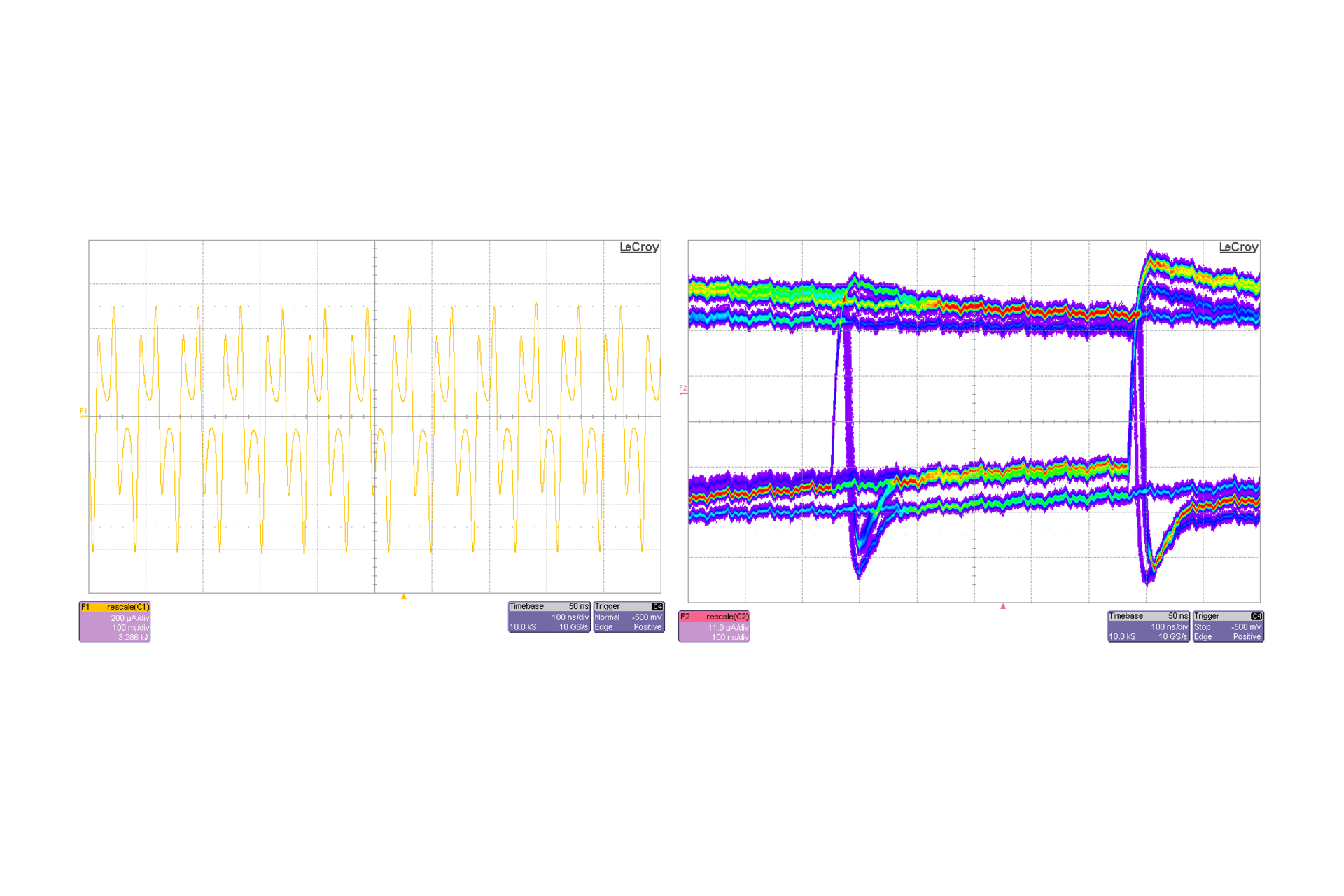

Da aus diesem Grund der Versorgungsstrom nicht mit Standardmesstechnik analysierbar ist, hat das IMMS eine speziell angepasste Messmethode entwickelt. Dabei wird der Wert des Versorgungsstroms mit Hilfe eines induktiven Stromfühlers ermittelt.

Akronym / Name:

IR_RX / ASIC für ein intelligentes Retina-Implantat-System (IRIS)

Laufzeit:2010 – 2011

Anwendung:

Life Sciences

Forschungsfeld:Integrierte Sensorsysteme


Zugehörige Inhalte

Referenz

Khalid Ishaque, Pixium Vision

„Das IMMS hat einen unverzichtbaren Beitrag zu unserem Ziel beigetragen, das Augenlicht von Erblindeten wiederherzustellen. Das IMMS entwickelte eine anwendungsspezifische integrierte Schaltung (ASIC) für unser Netzhautimplantat. Diese ASICs nutzen wir in unseren aktuellen Systemen.“
Referenz
  • An AC-powered Optical Receiver consuming 270µW for Transcutaneous 2Mb/s Data Transfer

    S. Lange1. H. Xu2. Ch. Lang1. H. Pless1. J. Becker2. H.J. Tiedtke3. E. Hennig1. M. Ortmanns2.

    Freiburg: BMT 2011 - Tagung der Biomedizinischen Technik. 27.09.2011-30.09.2011

    1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, Ilmenau. 2University of Ulm, Germany. 3Intelligent Medical Implants GmbH, Germany.
    VortragIR_RX
  • An AC-powered Optical Receiver consuming 270µW for Transcutaneous 2Mb/s Data Transfer

    S. Lange1. H. Xu2. C. Lang1. H. Pless1. J. Becker2. H.J. Tiedtke3. E. Hennig1. M. Ortmanns2.

    San Fransisco, CA: ISSCC 2011. In Proceedings S. 304-306. ISBN: 978-1-61284-303-2

    1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, Ilmenau. 2University of Ulm, Germany. 3Intelligent Medical Implants GmbH, Germany.
    FachartikelIR_RX
  • An AC-powered Optical Receiver consuming 270µW for Transcutaneous 2Mb/s Data Transfer

    S. Lange1. H. Xu2. C. Lang1. H. Pless1. J. Becker2. H.J. Tiedtke3. E. Hennig1. M. Ortmanns2.

    SAN FRANCISCO, CA: ISSCC 2011, IEEE INTERNATIONAL SOLID-STATE CIRCUITS CONFERENCE.20.02.-24.02.2011

    1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, Ilmenau. 2University of Ulm, Germany. 3Intelligent Medical Implants GmbH, Germany.
