Projekt K4PNP+Z

Das IMMS entwickelt Aktoren, um Objekte in Ebenen bis 200 mm Durchmesser mit 25 mm Vertikalhub nanometergenau zu positionieren.

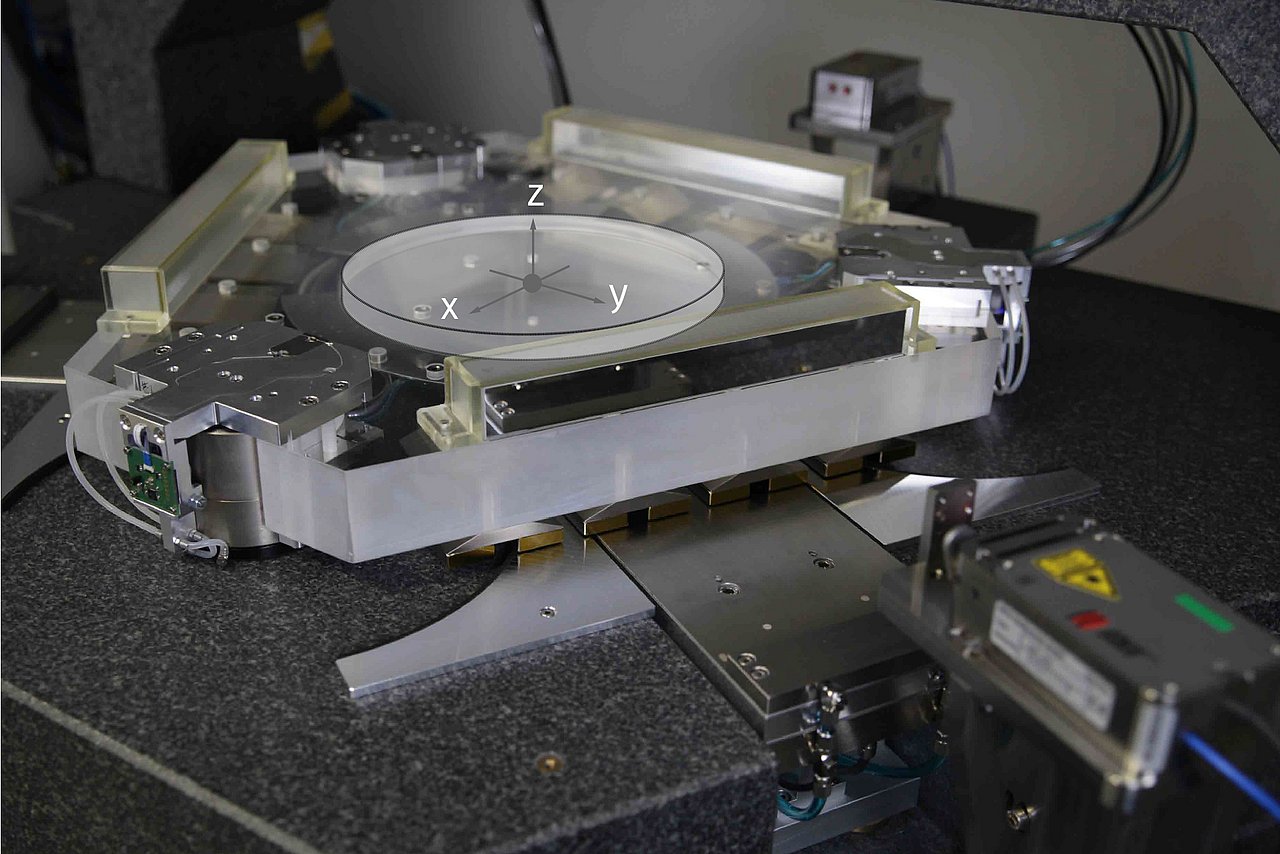

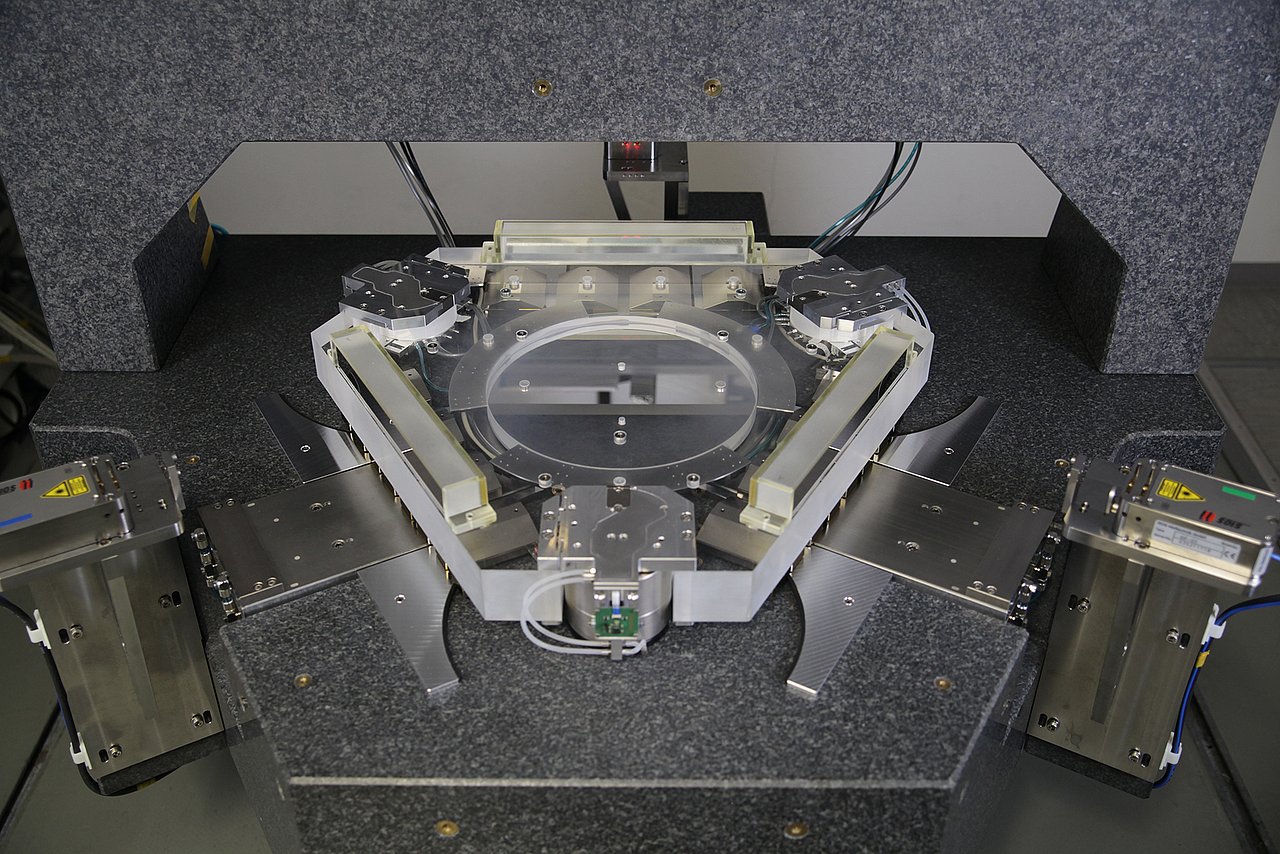

Direktantriebe positionieren in der Halbleiterfertigung Wafer und Belichtungsmasken hochpräzise innerhalb einer Ebene. Damit Objekte nicht nur wie bis dato möglich über einer Fläche von wenigen Quadratmillimetern nanometergenau angehoben werden können, hatte das IMMS bereits mit Partnern einen 6D-Direktantrieb entwickelt. Dieser kann Objekte frei im Raum in einem Hebe- bzw. Senkbereich von 10 mm nanometergenau in einem Verfahrbereich von 100 mm Durchmesser in der Ebene bewegen.

Größere Hub-Bewegungen limitieren bislang Präzision und Bewegungsdynamik

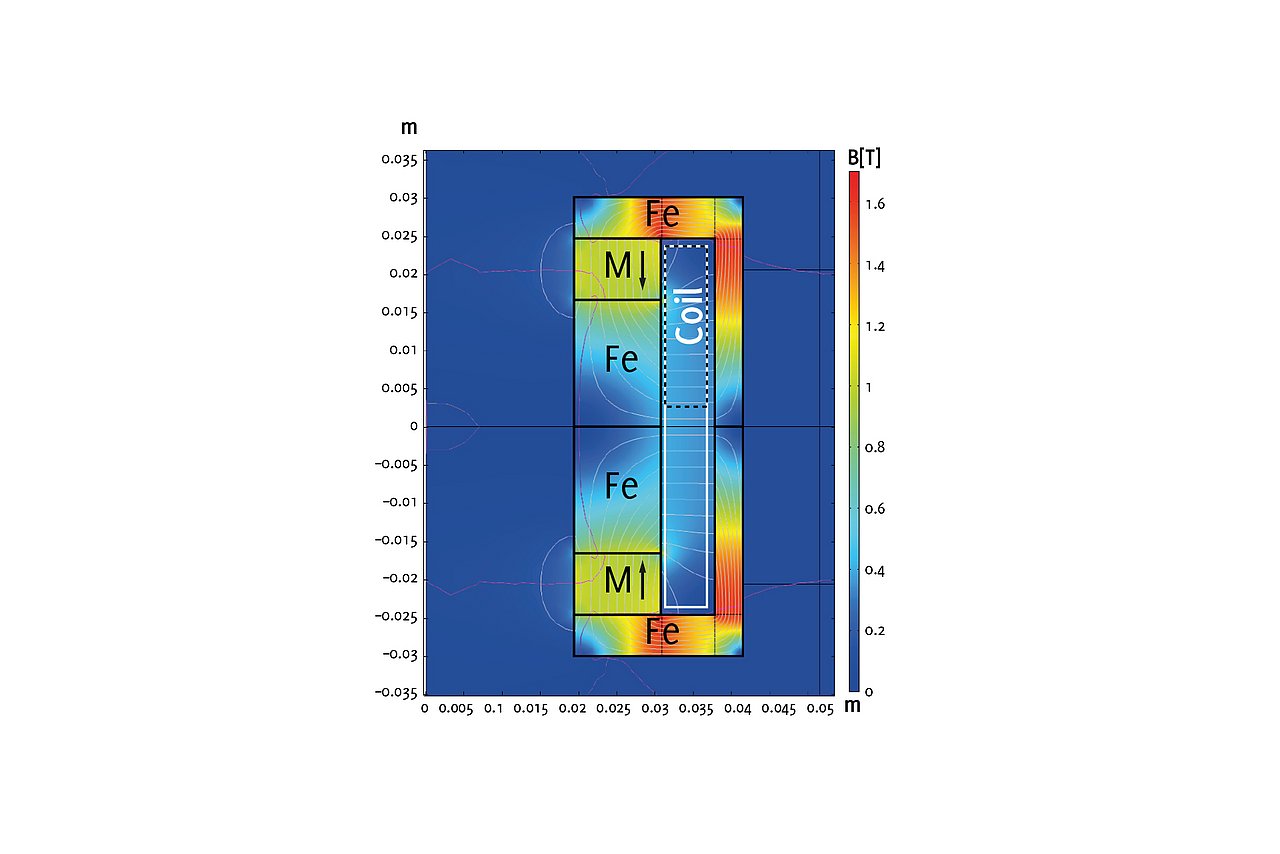

Die Anforderungen aus der Industrie betreffen nicht nur waagerechte Bewegungen (x,y), um Oberflächen und Strukturen von millimeter- oder zentimetergroßen Produkten nanometergenau strukturieren und positionieren zu können. Es sollen gleichzeitig immer größere Hub-Bewegungen ausgeführt werden. Der 6D-Direktantrieb arbeitet mit elektromagnetischen Vertikalantrieben (z). Je höher Objekte damit angehoben werden, desto größer wird der Abstand zwischen den gestellfesten x-y-Antriebsspulen und den Magnetkreisen im Läufer, die für die waagerechten Präzisionsbewegungen benötigt werden. Bereits ein geringes Anheben reduziert die Effizienz des x-y-Antriebssystems drastisch, vervielfacht Verlustleistungen und limitiert dadurch wegen thermischer Effekte die erzielbare Bewegungsdynamik.

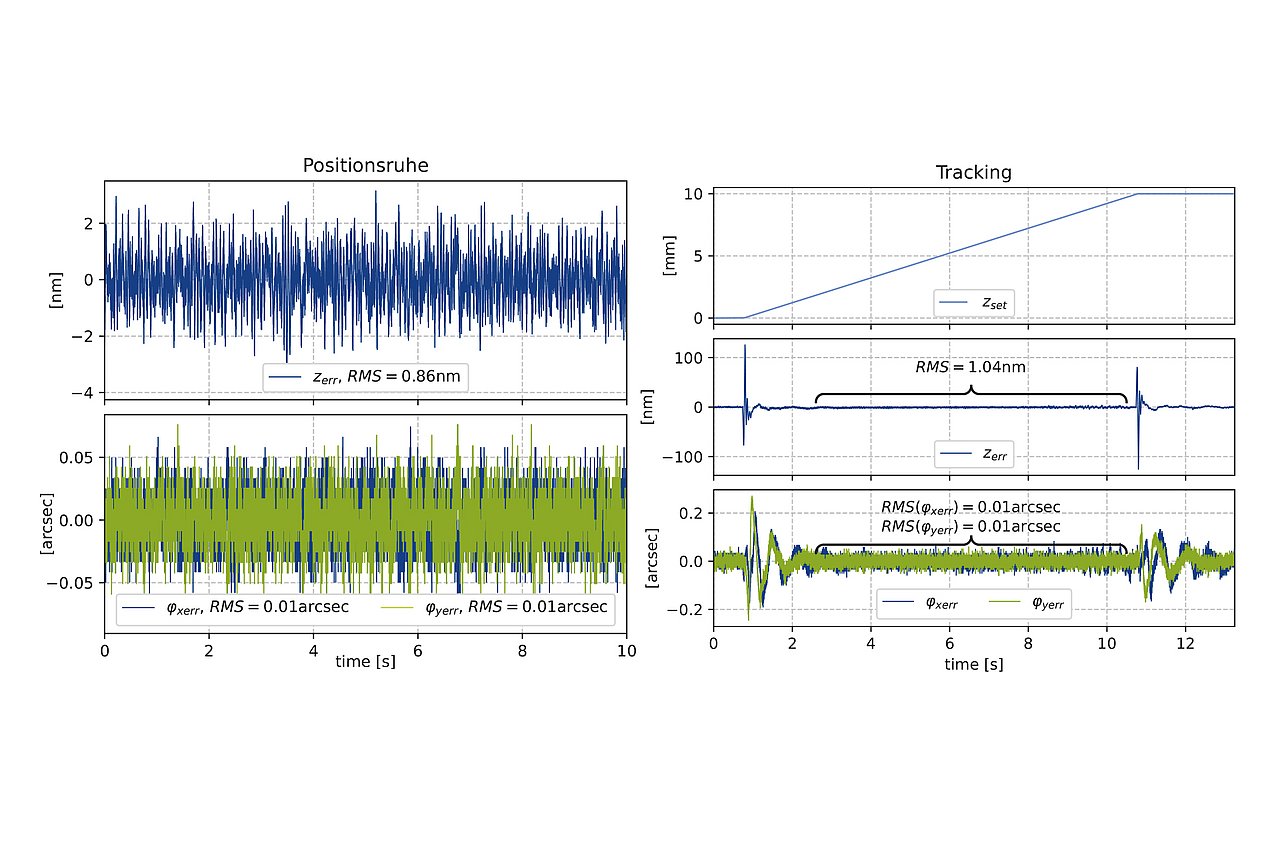

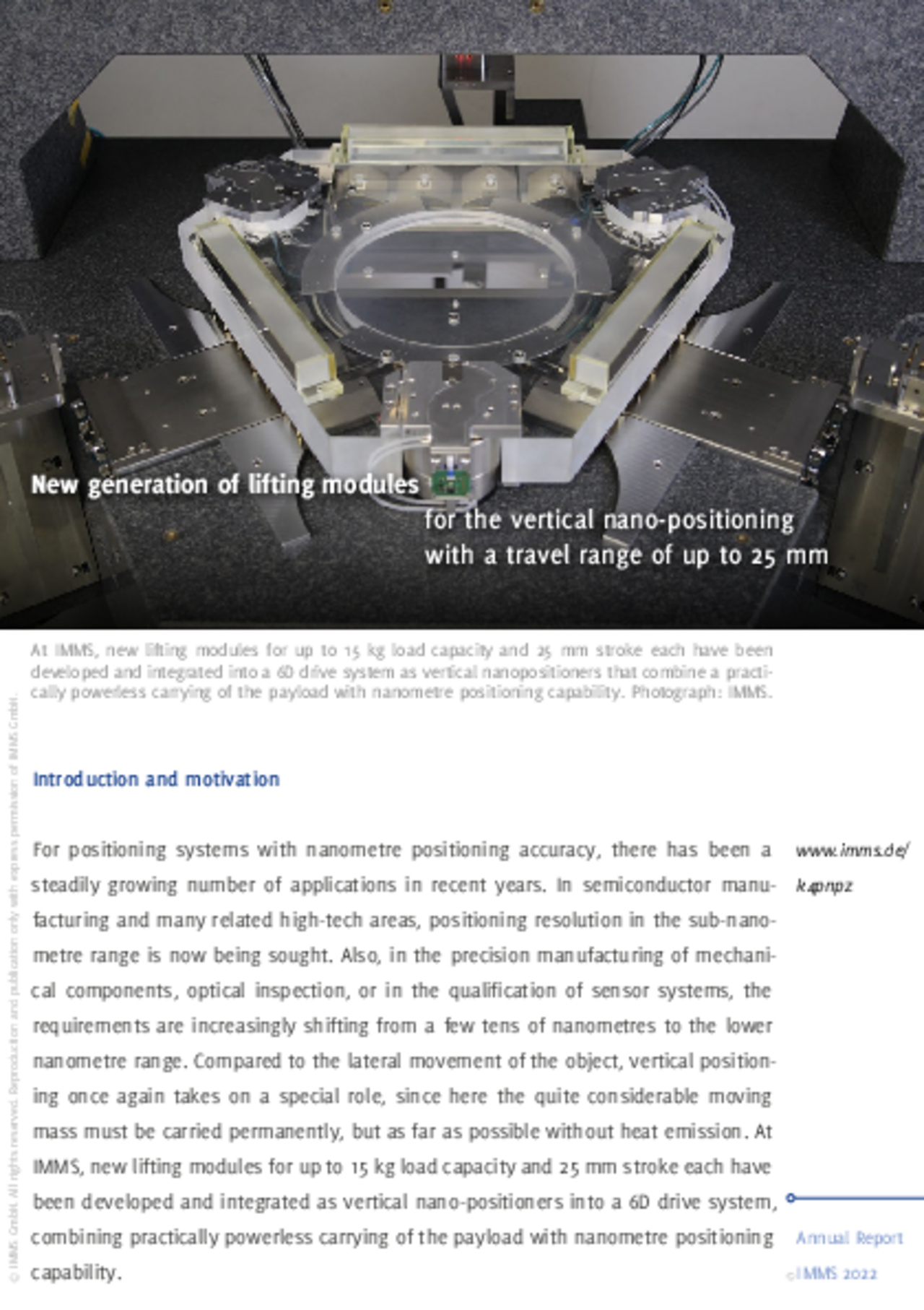

Neue vertikale Nachführelemente werden die Hub-Distanz vergrößern

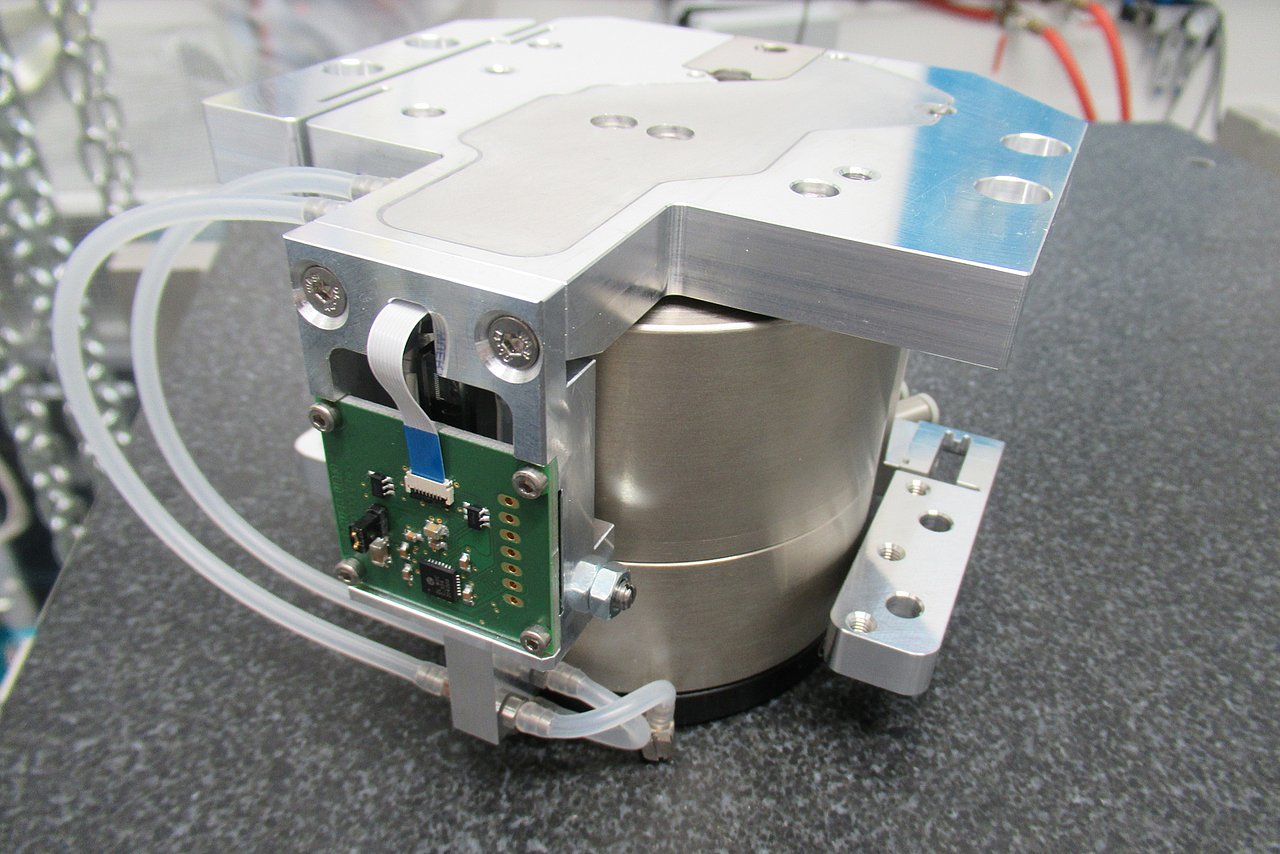

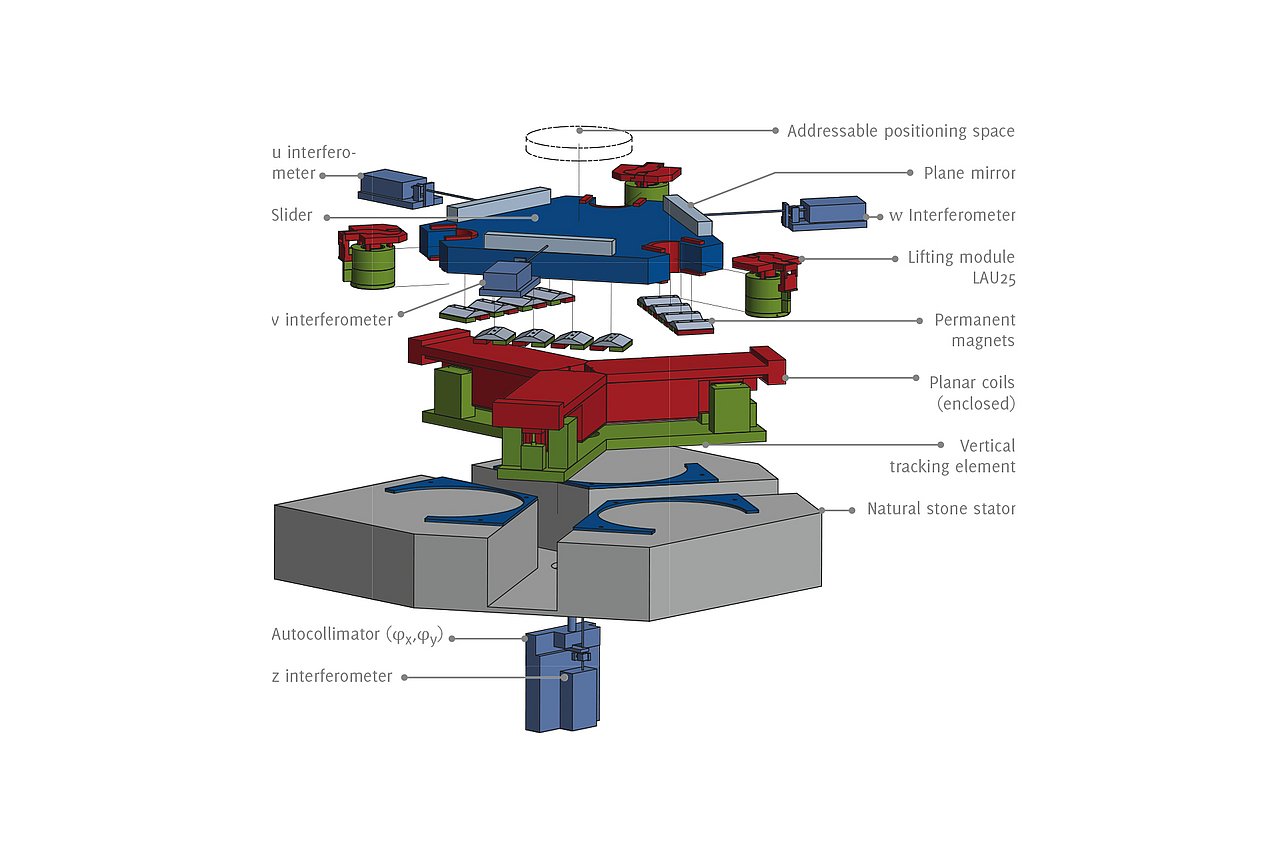

Um diese Hürden zu überwinden, erarbeitet das IMMS im Projekt K4PNP+Z Konzepte für neue Komponenten, mit denen die bislang gestellfesten x-y-Antriebsspulen nun für einen größeren Hub vertikal nachgeführt und somit nah an den Magneten im Läufer gehalten werden sollen. Diese vertikalen Nachführelemente werden aufgebaut, in das Gesamtsystem integriert und experimentell untersucht. Ebenso werden die vertikalen Antriebseinheiten für die höheren Stellwege und für höhere Traglasten entworfen und erprobt. Perspektivisch sollen so z-Hübe bis zu 25 mm bei lateralen Fahrbereichen (x-y) über Durchmesser von 200 mm realisiert werden.

Akronym / Name:

K4PNP+Z / Komponenten für planare Nanopositioniersysteme mit erweitertem z-Messbereich

Laufzeit:2020 – 2022

Anwendung:

Forschungseinrichtungen und Ultra-Präzisionsmaschinenbau

Forschungsfeld:Magnetische 6D-Direktantriebe mit nm-Präzision


Kontakt

Kontakt

Dr.-Ing. Frank Spiller

Kommissarischer Leiter Mechatronik

frank.spiller(at)imms.de+49 (0) 3677 874 93 61

Dr. Frank Spiller gibt Ihnen Auskunft zu unserer Forschung an magnetischen 6D-Direktantrieben mit nm-Präzision für die nm-Vermessung und -Strukturierung von Objekten. Er unterstützt Sie mit Dienstleistungen für die Entwicklung mechatronischer Systeme, für Simulation, Design und Test von MEMS sowie für Finite-Elemente-Modellierung und Simulation.


Förderung

Das Projekt K4PNP+Z wird unter dem Förderkennzeichen ZF4085714JO9 im Rahmen des Programms „Zentrales Innovationsprogramm Mittelstand (ZIM)“ durch das Bundesministerium für Wirtschaft und Energie (BMWi) / Bundesministerium für Wirtschaft und Klimaschutz (BMWK) gefördert.
