UV-Strahlen und Datenmonitoring für Wasserdesinfektion in der Ilmenauer Schwimmhalle

Am 11.10.2017 wurde im Beisein des Oberbürgermeisters der Stadt Ilmenau, Gerd-Michael Seeber, eine neuartige Lösung zur Wasserdesinfektion mit UV-Strahlung in der Schwimmhalle „Am Stollen“ durch die Unternehmen IL Metronic Sensortechnik GmbH, Umex GmbH Kirchheim und der UV Technik Speziallampen GmbH übergeben. Mit Unterstützung des IMMS als Teil des Mittelstand-4.0-Kompetenzzentrums Ilmenau wurde darin gleichzeitig eine Demonstrationslösung zur kabellosen Fernauslesung von Sensor- und Anlagendaten realisiert.

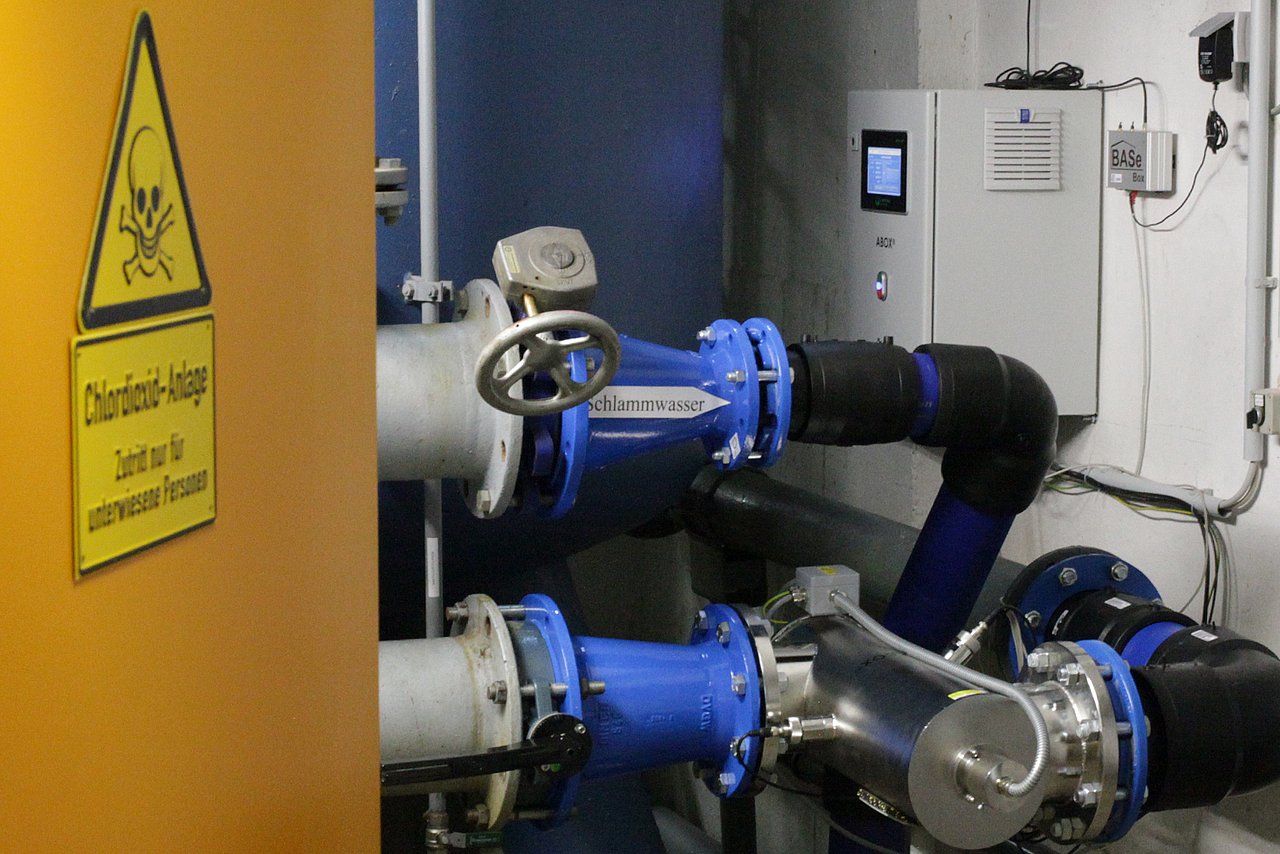

In Schwimmhallen wird nach aktuellem Stand der Technik u.a. Chlor zur Wasserdesinfektion verwendet. Um den Chloranteil und damit auch unerwünschte Nebenwirkungen zu reduzieren, haben die in und um Ilmenau ansässigen Firmen einen UV-Mitteldruckreaktor zur Wasserdesinfektion in der Ilmenauer Schwimmhalle realisiert. Wichtiger Bestandteil dieser Lösung ist die integrierte UV-Sensorik, welche die korrekte Funktion der UV-Strahlungsquellen permanent überwacht. Die Auswertung der Sensordaten erfolgt lokal in einem speziellen Monitorsystem von IL Metronic, namens DUV27, welches Abweichungen oder Ausfälle der UV-Strahlungsquellen an die Prozesssteuerung der Schwimmhalle meldet.

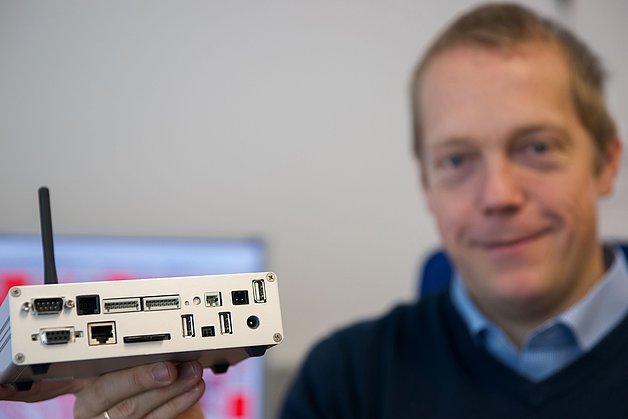

Um die Sensor- und Anlagendaten einfach und kostengünstig über längere Zeiträume dauerhaft zu erfassen, sofort auszuwerten und zu speichern, wird eine vorhandene Datenschnittstelle am Messsystem des UV-Reaktors genutzt. Mit Hilfe des am IMMS entwickelten kompakten und energieeffizienten Industrie-PCs „BASe-Box“ werden die Daten über ein integriertes Mobilfunkmodem an einen Server übertragen und dort dauerhaft gespeichert. Über eine gesicherte Internetverbindung werden die Daten in Browsern auf beliebigen Endgeräten angezeigt, wie z.B. auf Tablets. Die Lösung liefert nicht nur die Grundlage für Soll-Ist-Vergleiche mit automatischen Benachrichtigungen bei Abweichungen, sondern auch die Basis für Langzeitanalysen und die vorausschauende Wartung von Anlagenkomponenten.

Die Idee für diese Demonstrationslösung zur Vernetzung von Sensorik erhielt IL Metronic durch die Informations- und Weiterbildungsangebote des Mittelstand-4.0-Kompetenzzentrums Ilmenau im Zuge der regelmäßig durchgeführten Workshops und Stammtische zum Thema „Sensorik 4.0“. Initiiert und durchgeführt werden diese durch die Modellfabrik Migration, welche durch das IMMS Institut für Mikroelektronik und Mechatronik-Systeme gemeinnützige GmbH in Ilmenau im Rahmen des Kompetenzzentrums getragen wird. Als Spezialist auf den Gebieten Sensorik, Vernetzung und Systemintegration orientiert sich das IMMS an den Bedürfnissen industrieller Anwender. Mit IL Metronic wurden intensiv Möglichkeiten zur Fernauslesung von Sensoren und Anlagenkomponenten diskutiert, um diese sprichwörtlich „im Auge zu behalten“ und dabei gleichzeitig Potenziale für die Verbesserung von Produkten und Dienstleistungen an Hand einer konkreten Anwendung in der Ilmenauer Schwimmhalle zu erschließen.
