Projekt TAB DVD Fotodiode
Für Industrieapplikationen wurden Fotodioden effizient in kostengünstige CMOS/BiCMOS-Prozesse für die ASIC-Fertigung integriert.
Im Projekt wurde untersucht, wie sich Fotodioden effizient in bestehende, kostengünstige CMOS- und BiCMOS-Prozesse zur Fertigung mikroelektronischer Schaltungen integrieren lassen. Ziel war es, die Lichtempfindlichkeit und Schaltgeschwindigkeit von Silizium-Fotodioden über ein weites Farbspektrum von langwelligem roten bis hin zu kurzwelligem blauen Licht zu optimieren und die Anwendbarkeit der Forschungsergebnisse in industriellen Applikationen nachzuweisen.

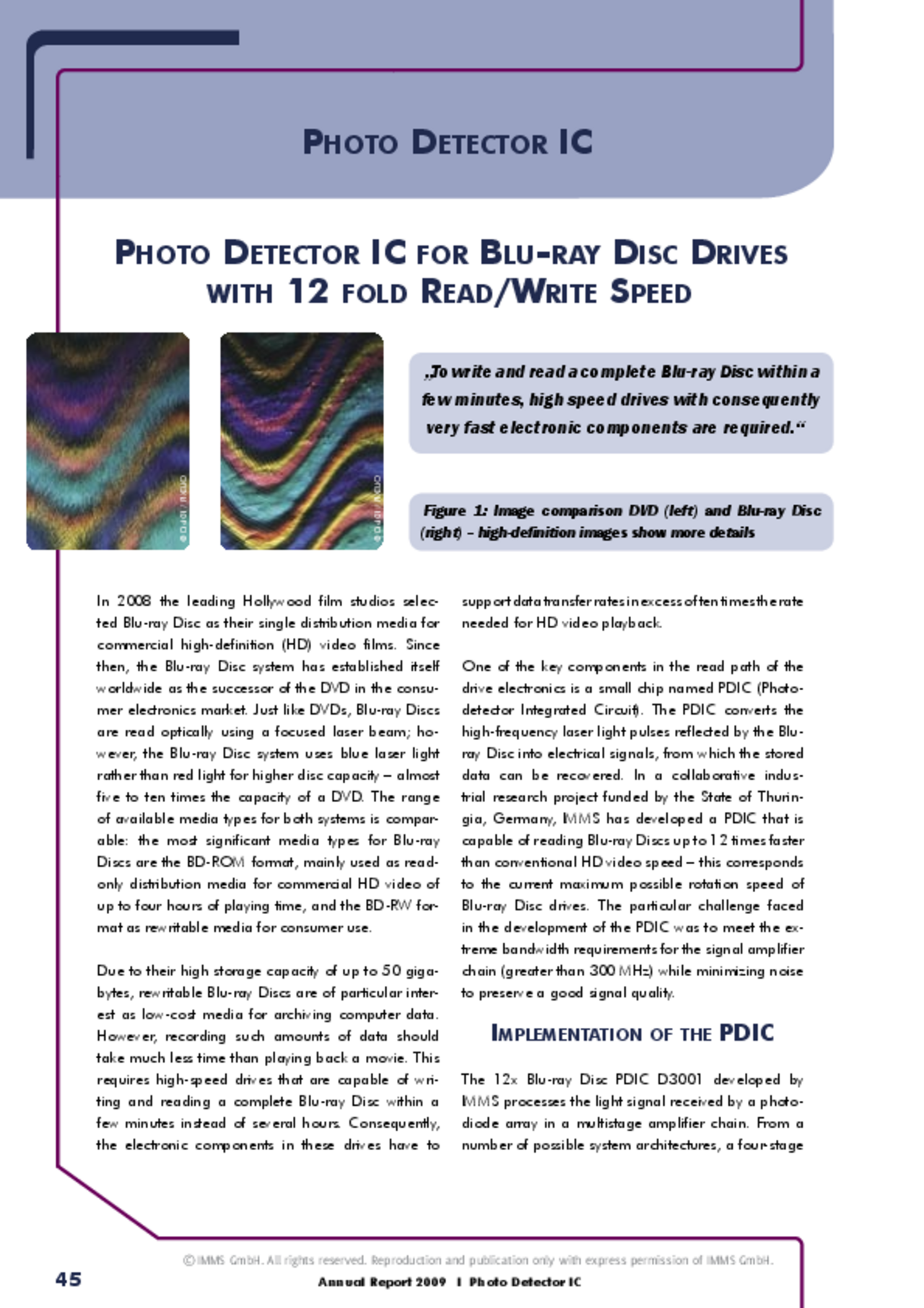

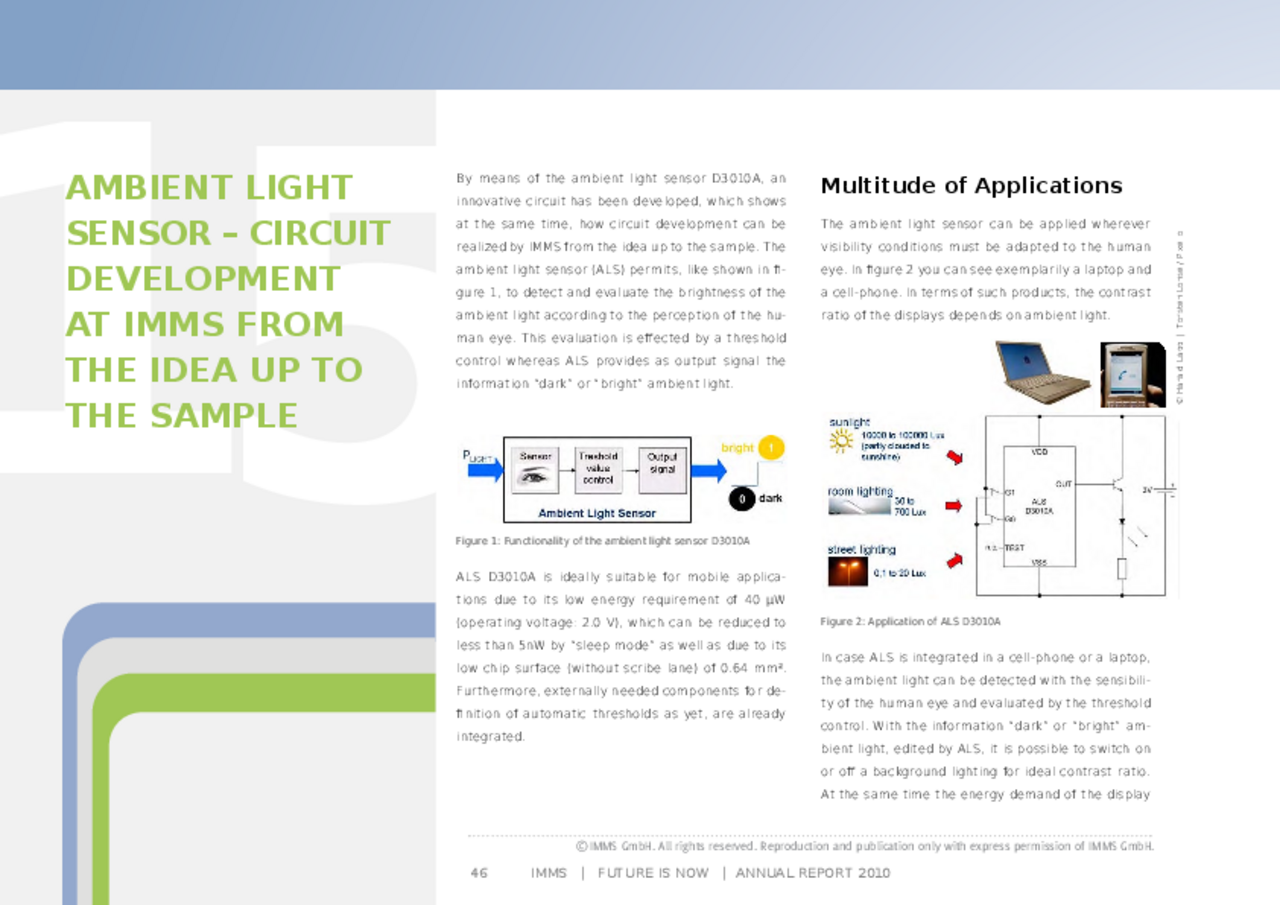

Am IMMS wurde ein Fotodetektor (PDIC) für Hochgeschwindigkeits-Blu-ray-Disc-Laufwerke entworfen und von X-FAB gefertigt. Darüber hinaus wurde unter anderem ein Ambient Light Sensor entwickelt. Dieser bewertet die Helligkeit des Umgebungslichts nach dem Empfinden des menschlichen Auges und kann damit zur Einsparung von Energie bei der Beleuchtung von Räumen oder Displays beitragen.
Während Blu-ray-Disc-PDICs und Datenempfänger in erster Linie hohe Schaltgeschwindigkeiten erfordern, kommt es bei einem Umgebungslichtsensor hingegen auf eine auf die Farbwahrnehmung des menschlichen Auges abgestimmte spektrale Empfindlichkeit sowie auf sehr geringen Energiebedarf der Schaltung an.
Es wurden für alle betrachteten Anwendungsfälle funktionsfähige Lösungen auf der Basis monolithisch integrierter Fotodioden und CMOS/BiCMOS-Auswerteschaltungen demonstriert.
Akronym / Name:
TAB DVD Fotodiode / Modellierung und Optimierung von Fotodioden und DVD-Front-End VerstärkerschaltungenLaufzeit:2008 – 2010
Anwendung:
|Gebäudeautomation| industrielle Mess-| Steuer- und Regelungstechnik| DVD (High Density Digital Versatile Disc)| VMD (Versatile Multilayer Disc)| BD (Blue-ray Disc)Forschungsfeld:Integrierte Sensorsysteme
Zugehörige Inhalte
Referenz
Dr. Jens Kosch, X-FAB
„IMMS ist seit vielen Jahren der wichtigste Forschungspartner der X-FAB AG. Als industrienahes Forschungsinstitut ist das IMMS bestens aufgestellt, sowohl die Anforderungen der Großindustrie als auch der überwiegend klein- und mittelständischen Anwender zu erfüllen.“
Critical Optical Power Density in PIN-Photodiodes
M. Meister1. M. Reinhard1. U. Liebold1. D. Kirsten1. D. Nürnbergk1.9th International Multi-Conference on Systems, Signals and Devices (SSD), 2012, Digital Object Identifier: 10.1109/SSD.2012.6197902, ieeexplore.ieee.org, IEEE Xplore Digital Library, E-ISBN 978-1-4673-1589-0
1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, Ilmenau.FachartikelAn AC-powered Optical Receiver consuming 270µW for Transcutaneous 2Mb/s Data Transfer
S. Lange1. H. Xu2. C. Lang1. H. Pless1. J. Becker2. H.J. Tiedtke3. E. Hennig1. M. Ortmanns2.SAN FRANCISCO, CA: ISSCC 2011, IEEE INTERNATIONAL SOLID-STATE CIRCUITS CONFERENCE.20.02.-24.02.2011
1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, Ilmenau. 2University of Ulm, Germany. 3Intelligent Medical Implants GmbH, Germany.VortragPhoto detector IC for Blu-ray-Disc applications: a realization applying efficient design methodologies
S. Lange1. T. Reich1. J. Nowak1. B. Dimov1. M. Meister1. E. Hennig1.Advances in Radio Science 9, S. 219-223. www.advances-in-radio-science.net
1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, Ilmenau.FachartikelRealisierung eines PDICs für 12fach Blu-ray-Disc-RW Laufwerke mit Hilfe neuartiger effizienter Entwurfsmethodiken
S. Lange1. Dr. B. Dimov1. Dr. T. Reich1. Dr. E. Hennig1.Kleinheubacher Tagung 2010, 04.-06.10.2010, Miltenberg
1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, Ilmenau.Vortrag
Kontakt
Kontakt
Eric Schäfer, M. Sc.
Leiter Mikroelektronik und Institutsteil Erfurt
eric.schaefer(at)imms.de+49 (0) 361 663 25 35
Eric Schäfer und sein Team erforschen Integrierte Sensorsysteme und hier insbesondere CMOS-basierte Biosensoren, ULP-Sensorsysteme und KI-basierte Entwurfs- und Testautomatisierung. Die Ergebnisse fließen in die Forschung an den Leitthemen Sensorsysteme für die In-vitro-Diagnostik und RFID-Sensoren ein. Er unterstützt Sie mit Dienstleistungen rund um die Entwicklung integrierter Schaltungen und mit KI-basierten Methoden für komplexe IC-Entwürfe.
Förderung
Das Projekt „DVD-Fotodiode – Modellierung und Optimierung von Fotodioden und DVD-Front-End-Verstärkerschaltungen“ wurde durch den Freistaat Thüringen im Rahmen der Richtlinie zur Förderung von innovativen, technologieorientierten Verbundprojekten, Netzwerken und Clustern unter dem Kennzeichen 2006 FE 0395 gefördert.
