Projekt MEDIKIT

Das IMMS hat einen Chip für mobile Diagnostiksysteme zur Früherkennung von Krankheiten mithilfe von zeitaufgelösten Fluoreszenz-Messungen entwickelt.

Chipentwicklung des IMMS für Point-of-Care-Geräte der Medizintechnik-Industrie

Je frühzeitiger und zuverlässiger Krebs- und Herzerkrankungen diagnostiziert werden können, desto höher sind die Chancen für erfolgreiche Therapien. Von 2011 bis 2016 wurde jeder vierte Todesfall in der EU von diesen Erkrankungen verursacht. Vor diesem Hintergrund sind neue und effiziente Methoden in der Früherkennung notwendig. Um diese Methoden voranzubringen, hat das IMMS im Verbundprojekt MEDIKIT an einem Chip für ein portables modulares Analysesystem für die quantitative personalisierte Diagnostik von Gesellschaftskrankheiten gearbeitet. Ziel ist ein Point-of-Care-Gerät, das Biomarker in kürzester Zeit detektiert und direkt beim Arzt betrieben werden kann ohne weitere Reagenzien, Geräte oder Materialien. Die Grundlage bildeten die molekularbiologischen und immunologischen Assays zur Detektion verschiedener Biomarker, an denen die Projektpartner Senova und Oncgnostics arbeiteten.

Lock-In-Imager für die zeitaufgelöste Fluoreszenzbildgebung mit Europium

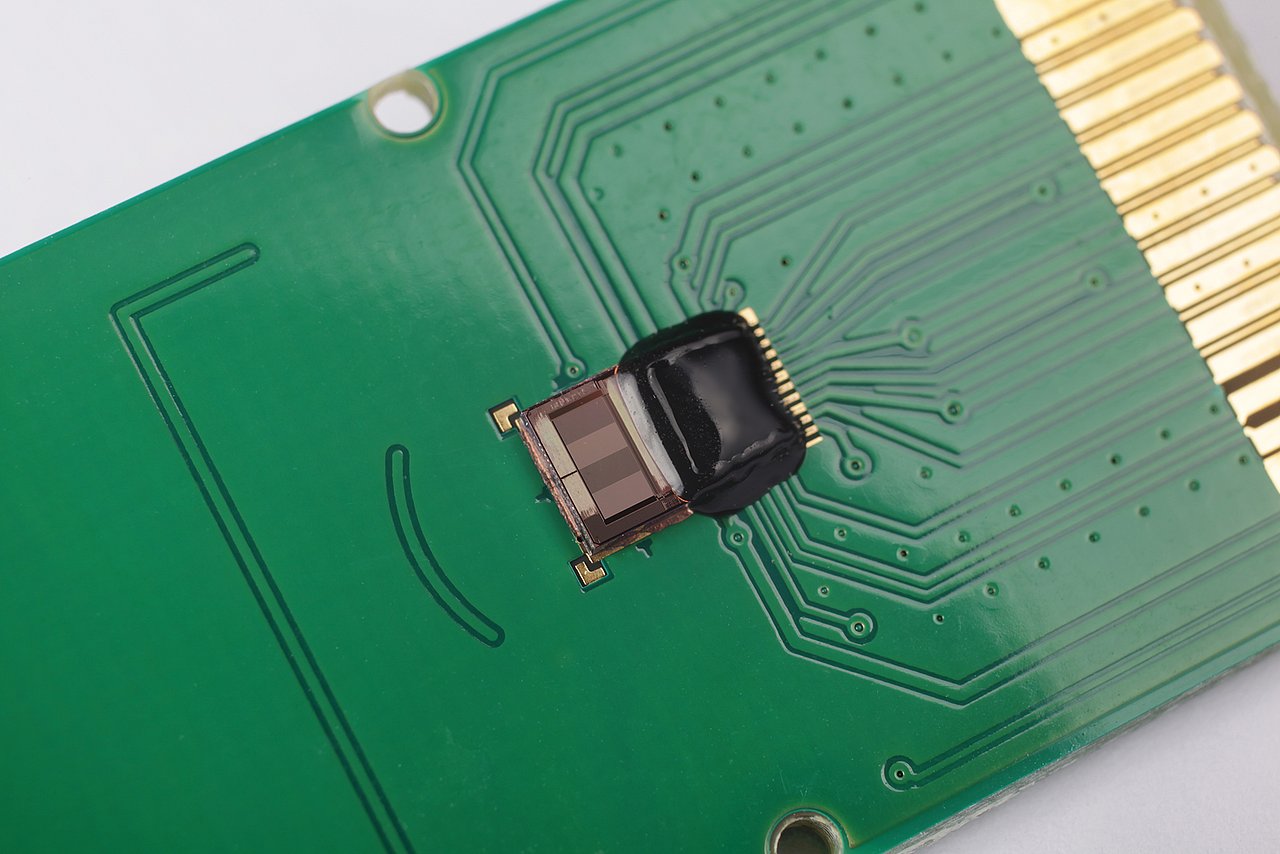

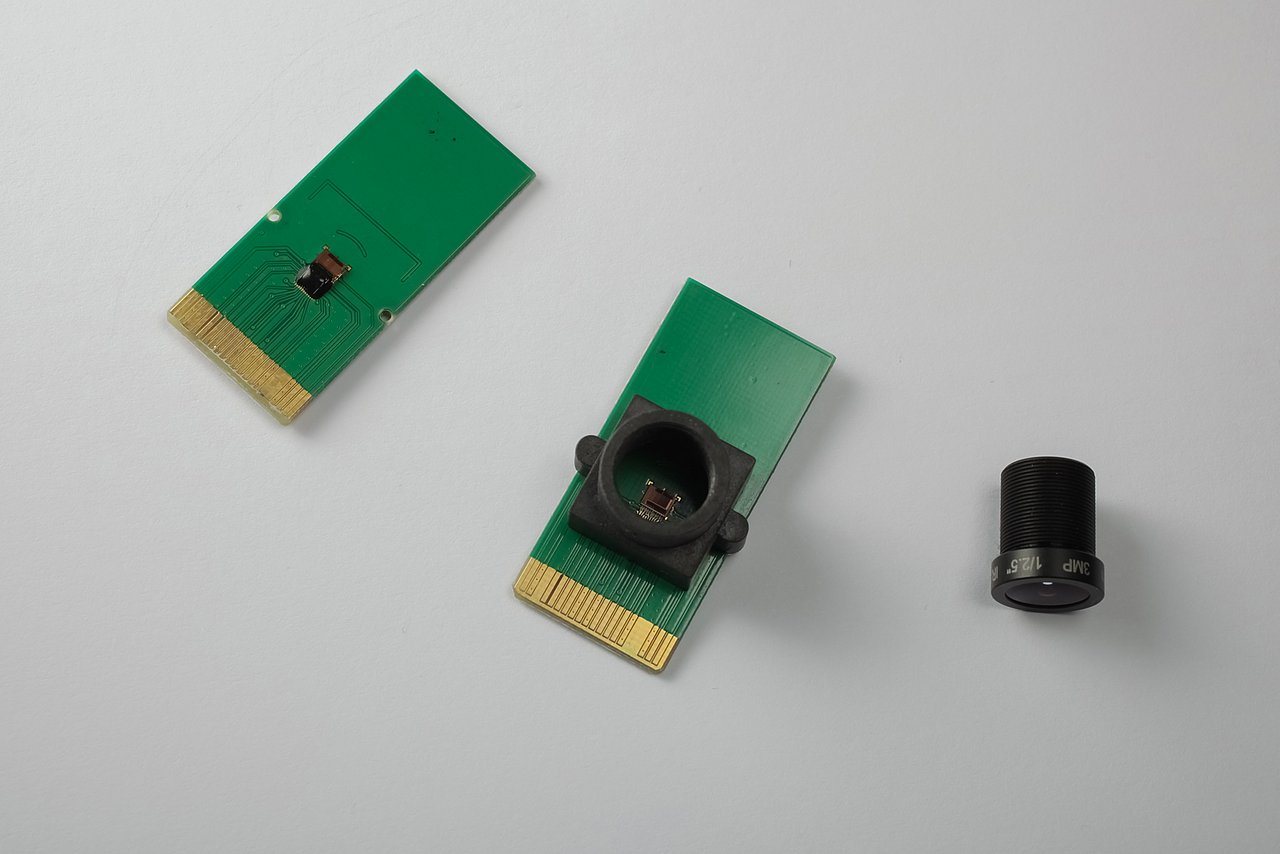

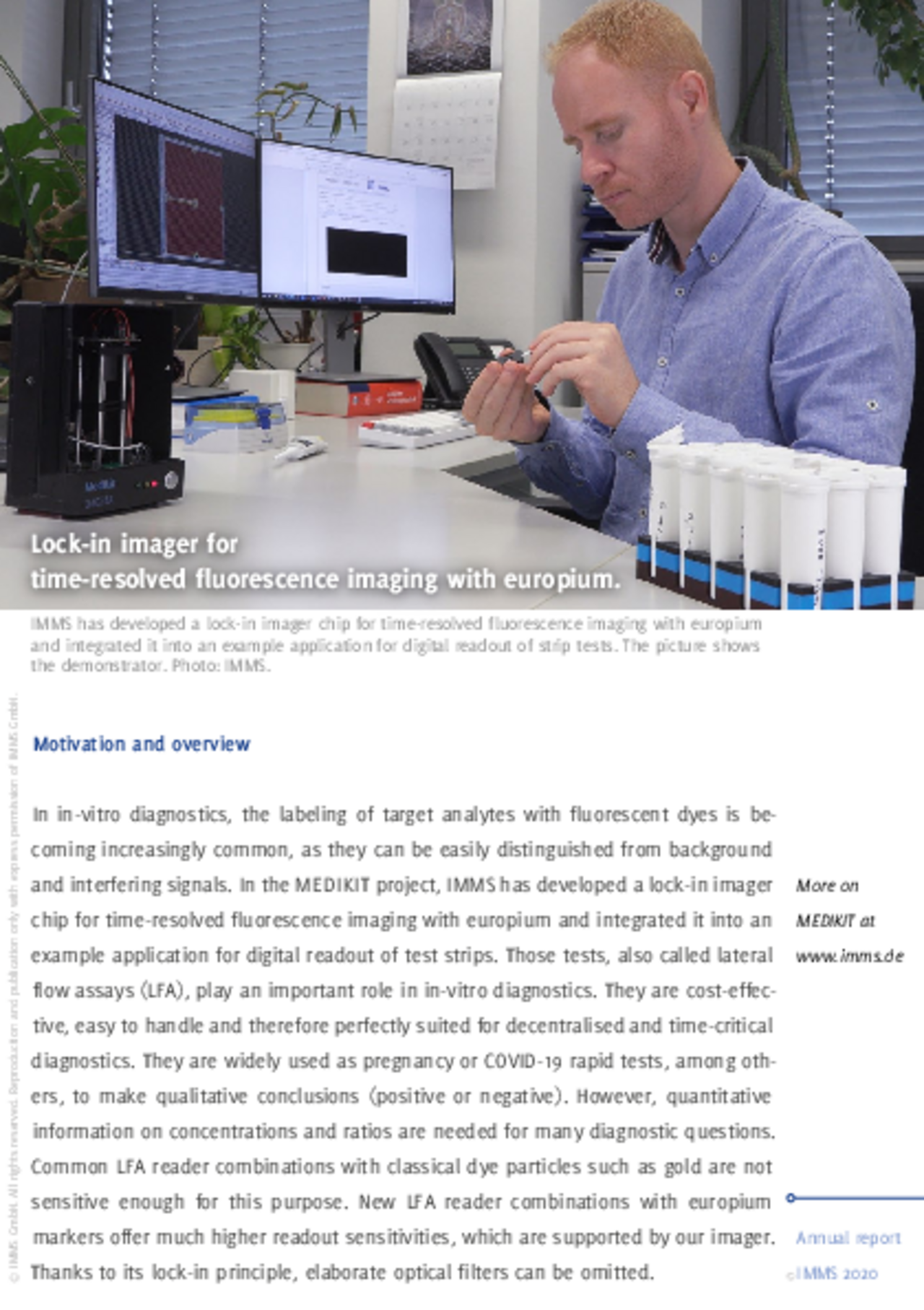

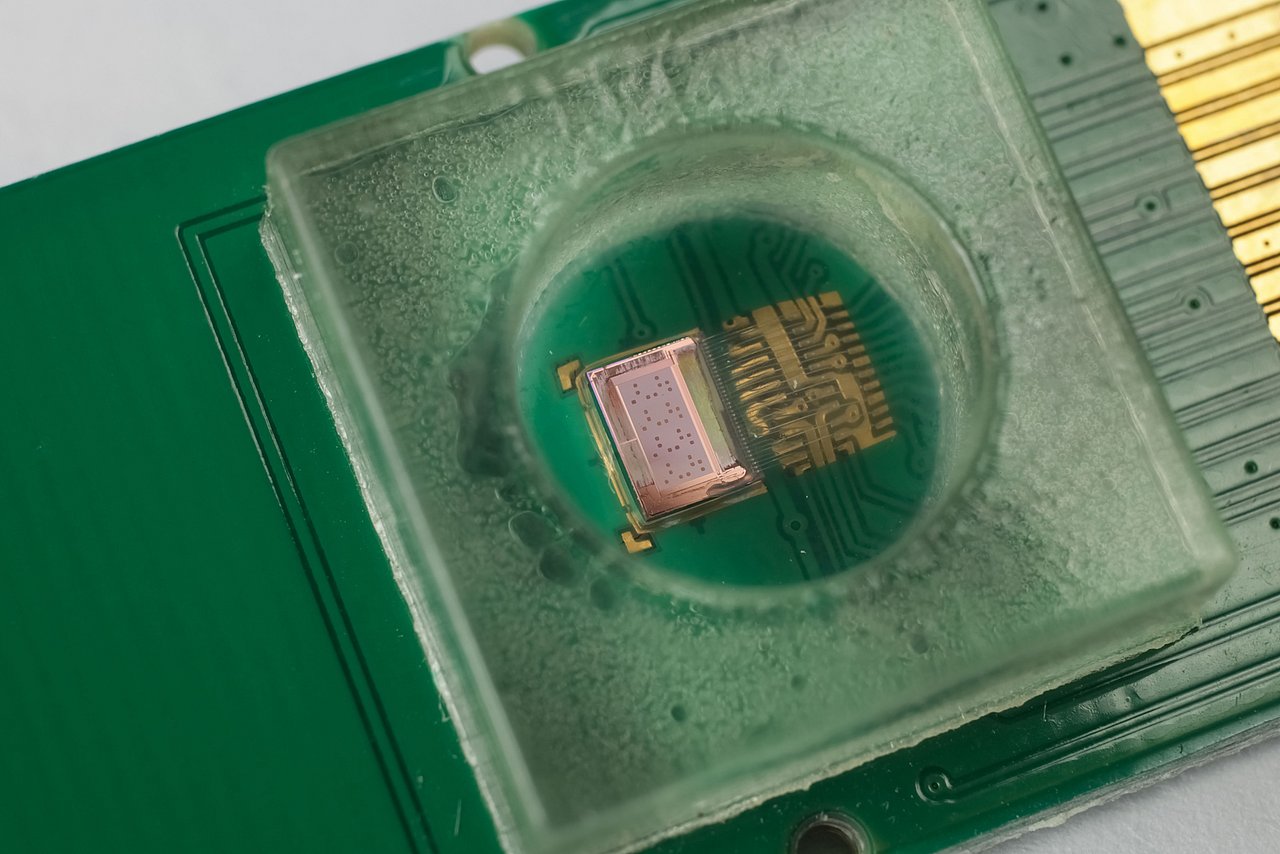

In der In-vitro-Diagnostik werden Zielanalyten zunehmend mit Fluoreszenzfarbstoffen markiert, da sie sich leicht von Hintergrund- und Störsignalen unterscheiden lassen. Das IMMS hat im Projekt MEDIKIT einen Lock-In-Imager-Chip für die zeitaufgelöste Fluoreszenzbildgebung mit Europium entwickelt und in eine Beispielapplikation zum digitalen Auslesen von Streifentests integriert. Diese auch Lateral-Flow-Assays (LFA) genannten Tests spielen eine wichtige Rolle für die In-vitro-Diagnostik. Sie sind kostengünstig, einfach zu handhaben und daher prädestiniert für die dezentrale und zeitkritische Diagnostik. Sie sind u.a. als Schwangerschafts- oder COVID-19-Schnelltests weit verbreitet, um qualitative Aussagen (positiv oder negativ) treffen zu können. Für viele diagnostische Fragen werden jedoch quantitative Aussagen zu Konzentrationen und Verhältnissen benötigt. Gängige LFA-Reader-Kombinationen mit klassischen Farbstoffpartikeln wie Gold sind dafür nicht empfindlich genug. Neue LFA-Reader-Kombinationen mit Europium-Markern bieten weitaus höhere Ausleseempfindlichkeiten, die durch den Imager unterstützt werden. Durch dessen Lock-In-Prinzip können aufwändige optische Filter eingespart werden.

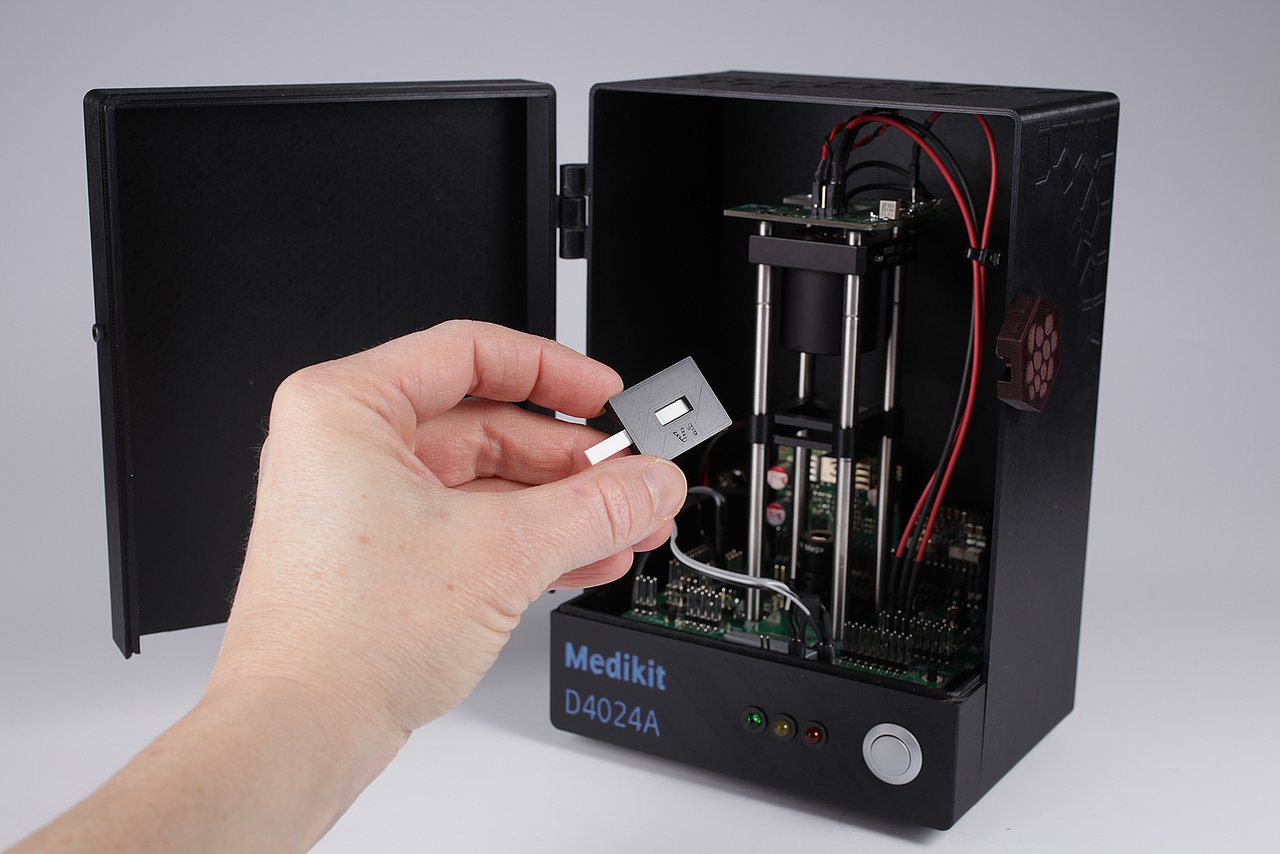

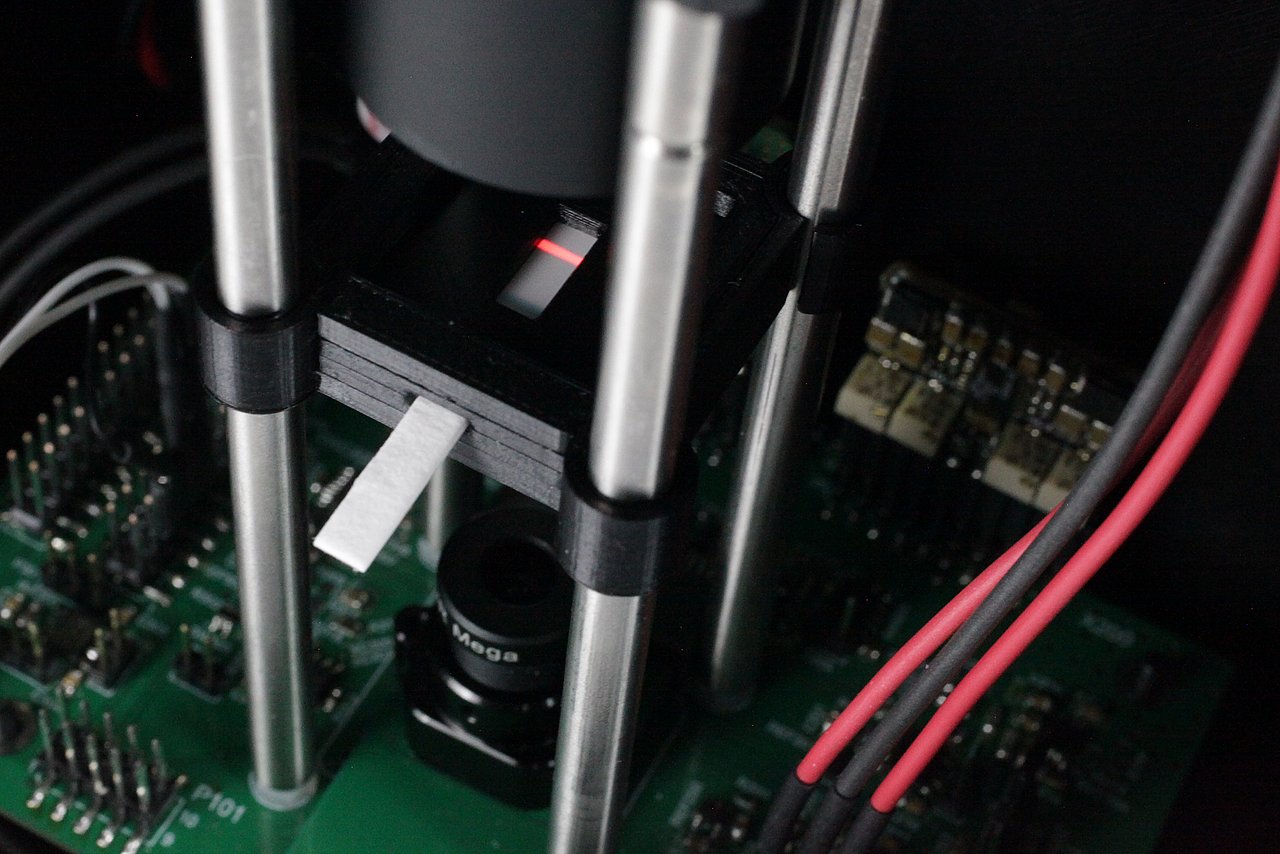

Das Europium, im Demonstrator auf einem Streifentest, wird durch eine Lichtquelle optisch angeregt und emittiert Photonen, die von dem Chip detektiert werden. Bei der zeitaufgelösten Fluoreszenzmessung wird diese Emission gemessen, nachdem das Anregungslicht abgeklungen ist und wird über mehrere Beleuchtungszyklen akkumuliert. Dadurch lassen sich selbst sehr schwache Fluoreszenzen quantitativ erfassen und somit höhere Empfindlichkeiten des Sensors erreichen.

Für den Test und die Charakterisierung des entwickelten Lock-In-Imager-Chips wurden die modularen und mobilen Testsysteme des IMMS eingesetzt und weiterentwickelt.

Akronym / Name:

MEDIKIT / Mobile Diagnostiksysteme für Gesellschaftskrankheiten

Laufzeit:2018 – 2021

Anwendung:

Life Sciences|Gebärmutterhalskrebs| Herzinfarkt| Fluoreszenz

Forschungsfeld:Integrierte Sensorsysteme


Zugehörige Inhalte

  • Filterless TRF Reader with CMOS Sensor ASIC for Lateral Flow Immunoassays

    Alexander Hofmann1. Peggy Reich1. Martin Grabmann1. Georg Gläser1. Max Trübenbach2. Alexander Rolapp1. Marco Reinhard1. Friedrich Scholz2. Eric Schäfer1.

    2021 IEEE Biomedical Circuits and Systems Conference, BioCAS 2021, 6 - 9 October 2021, Berlin, Germany, virtual conference

    1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, 98693 Ilmenau, Germany. 2Senova Gesellschaft für Biowissenschaft und Technik mbH, Weimar, Germany.
  • Will There be Light? - Simulative Prediction of Fluorescence Measurements

    Florian Kögler1. Alexander Hofmann1. Georg Gläser1.

    2019 16th International Conference on Synthesis, Modeling, Analysis and Simulation Methods and Applications to Circuit Design (SMACD), Lausanne, Switzerland, 15 - 18 July 2019, pp. 157-160.

    DOI: doi.org/10.1109/SMACD.2019.8795225

    1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, 98693 Ilmenau, Germany.
  • Customer-specific integrated microelectronics for the application in life-sciences

    Peggy Reich1.

    BIOCHIP – International Forum on Biochips and Biochip Solutions, 7 - 8 May 2019, Berlin

    1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, 98693 Ilmenau, Germany.
  • Warum sind Mikroelektroniker noch nicht biokompatibel? Herausforderungen und Potentiale von mikroelektronischen Chips in Life Science Anwendungen

    Georg Gläser1. Alexander Hofmann1.

    19. Heiligenstädter Kolloquium, 24.-26. September 2018

    1IMMS Institut für Mikroelektronik- und Mechatronik-Systeme gemeinnützige GmbH, 98693 Ilmenau, Germany.
Alle Publikationen

Veranstaltung,

InnoCON Thüringen 2021

Die diesjährige InnoCON steht unter dem Motto „Mit der Thüringer Innovationsstrategie 2021 – 2027 die Herausforderungen unserer Zeit wie die digitale Transformation und die Dekarbonisierung angehen.“

Veranstaltung,

IEEE BioCAS 2021

Biomedical Circuits and Systems Conference (BioCAS): Restoring Vital Functions by Electronics – Achievements, Limitations, Opportunities, and Challenges

Veranstaltung,

MOEMS-Workshop

Optische Sensoren und Systeme für Fluoreszenz sowie Streulicht – CiS-Workshop

Veranstaltung,

SMACD + PRIME 2019

5 Vorträge auf der International Conference on Synthesis, Modeling, Analysis and Simulation Methods and Applications to Circuit Design und einen Vortrag auf der 15th Conference on PhD Research in Microelectronics and Electronics


Kontakt

Kontakt

Eric Schäfer, M. Sc.

Leiter Mikroelektronik und Institutsteil Erfurt

eric.schaefer(at)imms.de+49 (0) 361 663 25 35

Eric Schäfer und sein Team erforschen Integrierte Sensorsysteme und hier insbesondere CMOS-basierte Biosensoren, ULP-Sensorsysteme und KI-basierte Entwurfs- und Testautomatisierung. Die Ergebnisse fließen in die Forschung an den Leitthemen Sensorsysteme für die In-vitro-Diagnostik und RFID-Sensoren ein. Er unterstützt Sie mit Dienstleistungen rund um die Entwicklung integrierter Schaltungen und mit KI-basierten Methoden für komplexe IC-Entwürfe.


Förderung

Das diesen Ergebnissen zugrundeliegende Vorhaben wurde vom Freistaat Thüringen unter der Nummer 2017 FE 9044 gefördert und durch Mittel der Europäischen Union im Rahmen des Europäischen Fonds für regionale Entwicklung (EFRE) kofinanziert.
